De eerste scan met de koepel!!

We hebben vorige week onze eerste scan gemaakt met onze koepel. Niet alle ledjes deden het, waardoor we de eerste scan met 35 ledjes in plaats van 45 ledjes gedaan hebben. Hieronder de filmpjes:

YouTube Preview Image YouTube Preview Image

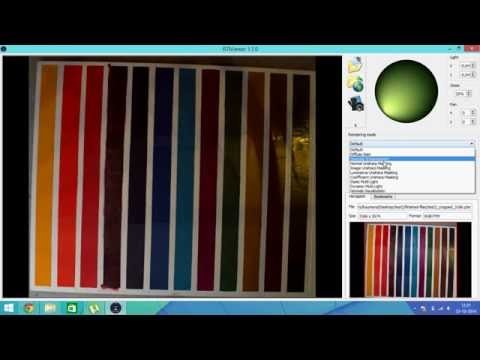

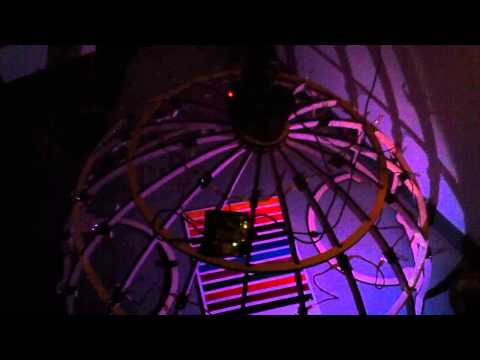

Zoals te zien is in het eerste filmpje, hebben we onze eerste test zonder afdekking van de koepel gedaan. Het resultaat van de scan is te zien in het tweede filmpje. Wij waren zeer tevreden met het resultaat, gezien de omstandigheden.

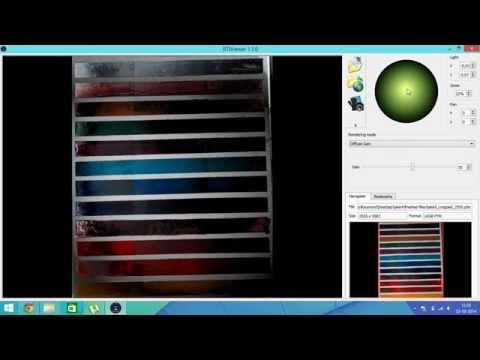

Deze week hebben we meerdere tests uitgevoerd met een afgedekte koepel, maar nog steeds met 35 ledjes. Dit omdat we moesten wachten op onze bestelling. Daarnaast hebben we ervoor gekozen om RAW bestanden van de camera te bekijken. Dit is beter te bewerken. Er moest namelijk een lens en licht correctie worden toegepast. Hieronder een filmpje van een van de laatste tests. Het resultaat van de scan is veel beter.

YouTube Preview Image

De normals map ziet er een stuk beter uit, al lijkt het gescande object toch bol te lopen. Wij dachten dit opgelost te hebben door de lens correctie toe te passen, maar dit is niet het geval.

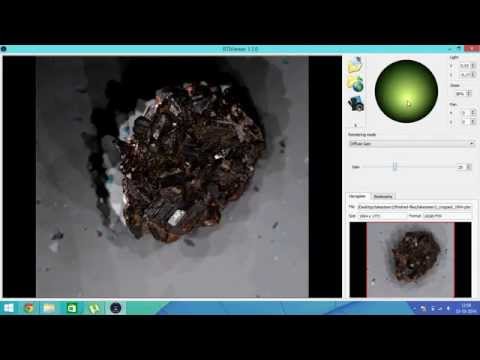

Na het scannen van een plat object waren we benieuwd hoe goed het zou werken met een meer 3D object. We hebben er voor gekozen om Epidoot steen in te scannen. Deze steen is zeer glimmend op verschillende punten. In het filmpje hieronder is goed te zien wat de glimmende delen zijn. Verder zit de normals map er ook goed uit.

YouTube Preview Image

Bevestiging en verder

Vorige week is ook de verbinding tussen de camera en de dome  getest. Het doel van dit onderdeel was de verbinding tussen het statief, de camera en de dome te vormen. Ook moest het er voor zorgen dat de cameralens en de dome gecentreerd stonden (dwz dezelfde middenas ) en dat de dome in verticale positie ondersteund word.

Uiteindelijk stond de lens door een assymetrie in het statief niet mooi in het midden en was de houder ogenschijnlijk niet geschikt om het gewicht van de dome te dragen.

Capture3

In de tweede versie van de houder is er wel voor gezorgd dat de lens in het midden van de dome staat. Ook is er besloten de dome op een andere manier te gaan ondersteunen om dit onderdeel te sparen, hier word later op gefocussed en allereerst zal de dome in horizontale positie (en dus zonder statief) getest worden.

Capture4 Capture5 Capture6 Capture7



Al met al zijn we flink opgeschoten en klaar om de opstelling daadwerkelijk te gaan testen en door te gaan naar de volgende fase, het daadwerkelijk gaan meten van glans en ons wat meer bezig gaan houden met de softwarekant van het geheel.

Verder zal de dome nog geoptimaliseerd worden, hoe kan deze in verticale positie mooi op zijn plek gehouden.  Ook moet deze het omgevingslicht uitbannen door de dome bijvoorbeeld met gordijnstof te bekleden en wordt er gekeken naar hoe de dome mobieler gemaakt kan worden. Een inspirirend idee hiervoor is de Hoberman Sphere, of dit principe toepasbaar is moet nog blijken.

YouTube Preview Image
